Українська система протидії дронам «Sky Map», як вона використовується у Перській затоці?

Випробувана в боях українська система використовує тисячі акустичних датчиків та перехоплювачів для виявлення та знищення наближаючихся дронів.

Дешеві, масово вироблені одноразові дрони відіграють важливу роль у конфлікті між США, Ізраїлем та Іраном з часу перших атак на Тегеран 28 лютого.

Оскільки Іран використовує ці дрони для атак на енергетичні об’єкти, авіабази та інші стратегічні об’єкти в Перській затоці та Ізраїлі, США та Ізраїль використовують для оборони дорогі ракети-перехоплювачі.

Щоб протистояти загрозі дронів, країни Перської затоки та їхні американські партнери звернулися до української технології протидії дронам, перевіреної в боях проти атак російських дронів.

Наприкінці березня президент України Володимир Зеленський відвідав Саудівську Аравію, ОАЕ та Катар, щоб запропонувати експертизу у сфері протидії дронам, підписавши 10-річні оборонні угоди з усіма трьома країнами.

Пізніше він підтвердив, що українські сили брали участь в активних операціях із використанням перехоплювальних дронів вітчизняного виробництва, збиваючи іранські «Шахеди» у кількох країнах Перської затоки.

За даними інформаційного агентства Reuters, американські військові також розгорнули на авіабазі «Принц Султан» у Саудівській Аравії «Sky Map» — українську платформу управління, що використовується для виявлення наближаючихся дронів, а українські офіцери прибули на базу, щоб навчити американських військових користуватися цим програмним забезпеченням.

У цьому візуальному поясненні Al Jazeera розбирає, як працюють українські системи протидії дронам, які типи перехоплювачів вони використовують і проти яких типів дронів вони застосовуються.

Що таке іранські дрони «Шахед» і як вони працюють?

«Шахед-136» — це іранський одноразовий ударний дрон, який набув світової популярності після того, як Росія почала використовувати його в Україні у 2022 році.

Літак трикутної форми має довжину близько 3,5 метра (11,5 футів) і розмах крил 2,5 метра (8,2 футів). Ключ до ефективності цих дронів полягає в їхній кількості. Кожен дрон коштує від 20 000 до 50 000 доларів — на відміну від американських перехоплювальних ракет Patriot, які використовуються для їх збиття і коштують близько 4 млн доларів кожна.

Оскільки дрон використовує простий поршневий двигун, схожий на двигун газонокосарки, він дуже гучний.

Хоча це робить його легко помітним, його низька висота польоту та слабка радіолокаційна помітність ускладнюють традиційним автоматизованим системам наведення на ціль, доки він не наблизиться дуже близько.

Дрони керуються за допомогою GPS і заздалегідь запрограмовані на координати для удару по фіксованих цілях, хоча новіші варіанти оснащені технологією протидії радіоелектронному придушенню, оскільки супротивники навчилися порушувати їхню навігацію.

Слово «Шахед» має арабське походження і означає «свідок». Хоча це слово є арабським за походженням, воно також повністю інтегроване в перську мову, фарсі, де має те саме значення.

Конструкція настільки ефективна та легко відтворювана, що її перейняли кілька збройних сил, зокрема іранський оригінальний «Шахед», російський «Геран-2» та американська система LUCAS (Low-cost Uncrewed Combat Attack System), тоді як інші країни розробили боєприпаси типу «Шахед» та менші ударні дрони, натхненні цією формою.

Що таке перехоплювальні дрони?

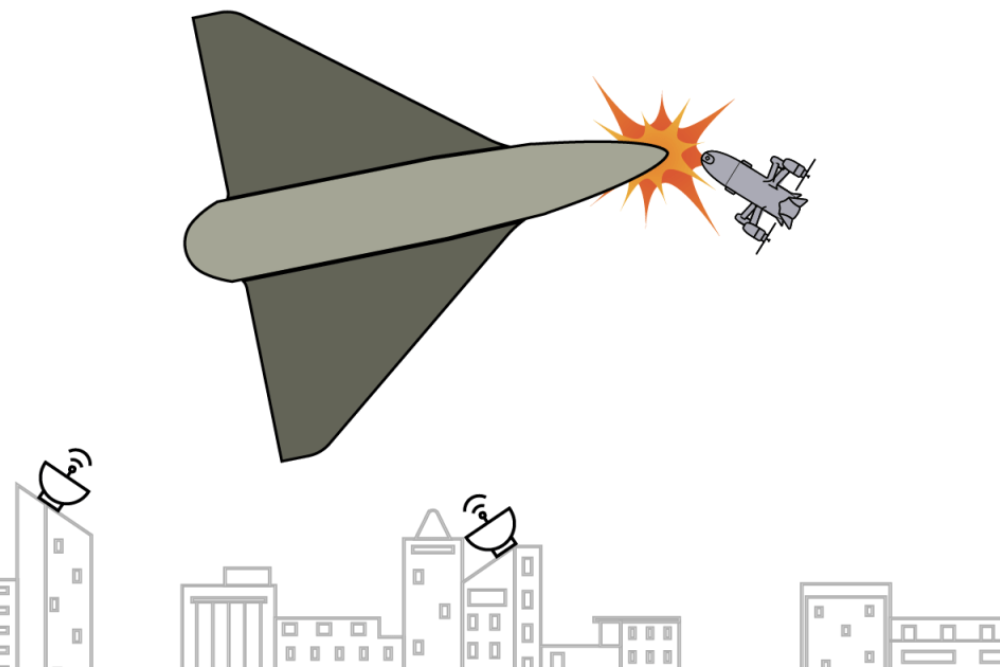

Перехоплювальні дрони призначені для переслідування та збивання атакувальних дронів, перш ніж ті встигнуть вразити ціль. Вони також здатні доставляти різноманітні корисні навантаження і, на відміну від дронів одноразового використання, не піддаються самознищенню. Ціна українських перехоплювальних дронів коливається від 1 000 до 3 000 доларів.

До популярних перехоплювальних дронів належать:

The Sting: цей квадрокоптер українського виробництва має розмір приблизно з великий термос або, як правило, 30–45 см у довжину.

Він може розвивати швидкість до 342 кілометрів на годину, що робить його одним із найшвидших перехоплювачів. Він може літати на висоті 3 000 метрів і використовує тепловізійні камери для ураження цілей за допомогою куполоподібної головки, що несе систему камер та вибуховий вантаж. Він може повернутися на базу, якщо ціль не знайдена.

P1-Sun: Схожий за конструкцією на Sting, це перехоплювач, надрукований на 3D-принтері, вироблений збройовою компанією Skyfall, який може літати зі швидкістю до 300 км/год (186 миль/год).

ODIN Win_Hit: Розроблений українською оборонною компанією ODIN, це ще один безпілотник у формі кулі, створений для короткочасних місій високої інтенсивності. Його максимальна швидкість становить до 300 км/год, а дальність польоту — до 5 км протягом 7–10 хвилин за один раз.

Octopus 100: Цей перехоплювач, розроблений в Україні, здатний літати зі швидкістю понад 300 км/год (186 миль/год) і підніматися на висоту до 4,5 км (2,8 милі). Він серійно виробляється у Великій Британії.

Bagnet: Високошвидкісний перехоплювач-дрон, запущений у 2024 році, з максимальною швидкістю 250 км/год (155 миль/год).

Bagnet класифікується як безпілотний перехоплювач швидкого реагування і може вражати дрони-«лоутерінги» та розвідувальні цілі.

Merops: розроблений у США перехоплювач-дрон з штучним інтелектом, стійкий до заглушення GPS, вартість розробки якого становить близько 15 000 доларів.

VB140 Flamingo: здатний працювати на висоті до 4,5 км та на відстані до 50 км.

Як працює українська система Sky Map?

Sky Map — це українська програмна платформа управління та контролю, яка може виявляти наближення атак дронів і протидіяти їм за допомогою власних перехоплювачів.

Компанія Sky Fortress, яка стоїть за Sky Map, була заснована у 2022 році та фінансується Збройними силами України. За даними Reuters, компанія розмістила понад 10 000 акустичних датчиків по всій Україні, щоб вони могли виявляти наближення дронів.

Ці датчики — це, по суті, високочутливі мікрофони, розгорнуті по всій країні для виявлення характерних звуків двигунів дронів.

Sky Map об’єднує акустичні датчики, радіолокаційні та штучного інтелекту системи для виявлення загроз та керування системами протиповітряної оборони.

Кожен перехоплювач керується навченим пілотом, який відстежує зображення з камери дрона в режимі реального часу на моніторі або через окуляри з видом від першої особи (FPV) поблизу зони бойового застосування.

Ця технологія стає дедалі більш автономною завдяки вбудованим датчикам та інерційним навігаційним системам з штучним інтелектом, що дозволяють дронам виконувати швидкі маневри в повітрі, відстежувати рухомі цілі та підтримувати точні траєкторії польоту навіть у разі заглушення сигналів GPS.

За даними Ради оборони України, збиття одного «Шахеда» за допомогою перехоплювача-дрона обходиться у понад 25 разів дешевше, ніж використання ракет ППО західного зразка.

Аналітики зазначають, що дрони можуть протидіяти різним атакам, але не здатні перехоплювати балістичні ракети.

Минулого місяця Пентагон заявив, що виділяє 350 млн доларів на свою підрозділ протидії дронам, оснащений камерами, датчиками та перехоплювачами, щоб забезпечити підтримку проти атак дронів у поточному конфлікті.

Системи протиповітряної оборони, які зараз використовують США, не в змозі впоратися з шквалом атак одноразових дронів, оскільки ті занадто швидкі для цих систем і часто уникають виявлення.

Крім того, вартість засобів протиповітряної оборони часто занадто висока, щоб їх можна було застосувати проти такої кількості дронів, що налітають.
